產品介紹
華天HTSVG靜止無功發生器是山大華天自主開發研發的具有高性價比的有源動態無功與諧波補償裝置。該裝置能對大小和頻率都變化的諧波、無功功率以及三相不平衡進行實時跟蹤補償，從而為電網或用電負荷提供快速動態無功補償和諧波濾波，可有效提高電網電壓暫態穩定性、抑制母線電壓閃變、補償不平衡負荷、濾除負荷諧波及提高負荷功率因數。
華天HTSVG可廣泛應用于軌道交通、電網變電站、風力發電場、鋼鐵冶金、石油石化、礦山及電氣化鐵路等行業。

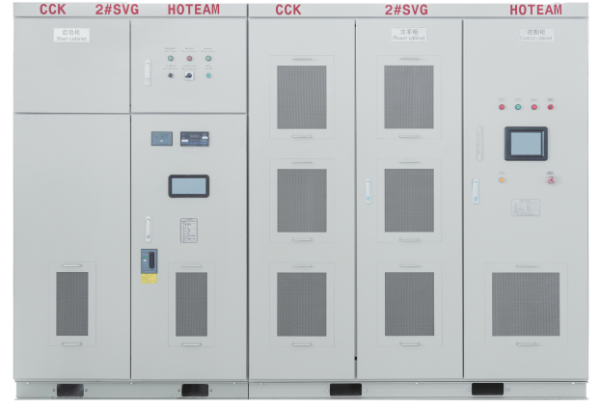

HTSVG靜止無功發生器（適用于中高壓配電系統）
工作原理

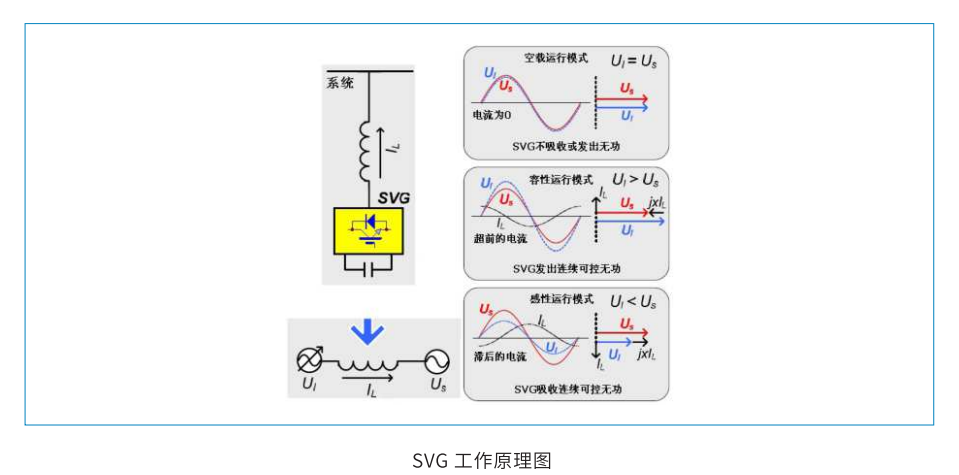

靜止無功發生器SVG是當今無功補償領域最新技術的代表，屬于靈活柔性交流輸電系統(FACTS)的重要組成部分。SVG并聯于電網中，相當于一個可控的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償電網系統所需無功功率以及諧波濾除，對電網無功功率、諧波實現動態無級補償。
華天HTSVG利用大功率電力電子器件(如IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。
主要功能
· 維持受電端電壓，加強系統電壓穩定性；
· 補償系統無功功率，提高功率因數，降低線損，節能降耗；
· 抑制電壓波動和閃變；
· 抑制三相不平衡。
技術優勢
SVG是目前最為先進的無功補償裝置，基于電壓源型逆變器的補償裝置實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。HTSVG較傳統的無功補償裝置有如下優勢：
· 響應速度更快；
· 電壓閃變抑制能力更強；
· 運行范圍更寬；
· 濾除諧波；
· 補償功能多樣化；
· 優異的諧波輸出特性；
· 占地面積小。
性能特點
更高效率，更低損耗。
多個H橋功率單元級聯多電平技術和載波；
移相PWM調制技術，輸出電壓、電流諧波畸變率低，諾波損耗小，系統損耗??；
多DSP和FPGA協同控制，控制精度高、速度快；
同時濾除多達20種諧波，最高可濾除至25次諧波，且可對每次諾波進行單獨設定。
更多功能，更多模式。
可設定的諧波分次補償功能；
多種系統補償功能，具有“電壓控制”、“無功控制”、“功率因數控制”等工作模式；
平衡補償功能，可平衡各相之間的負載電流；
RS-485、RS-232、TCP/IP接口，標準MODBUS RTU通訊協議，及計算機遠程監控功能。
更高功率密度，更易安裝維護。
控制系統、功率單元采用模塊化設計，功率密度高，安裝維護方便；
可以多機并聯運行，滿足各種補償容量需求；
輸出容量滿載后自動限流，無過載之憂；
可選擇的源電流和負載電流檢測方式，便于現場安裝。
更加穩定，更高可靠。
光纖驅動，安全、可靠、抗干擾能力強；
多重保護功能，嚴格熱設計，確保系統運行安全可靠；
先進控制算法，適應各種復雜現場穩定運行，可與電容補償柜并聯運行；
故障自診斷功能；
歷史事件記錄功能。

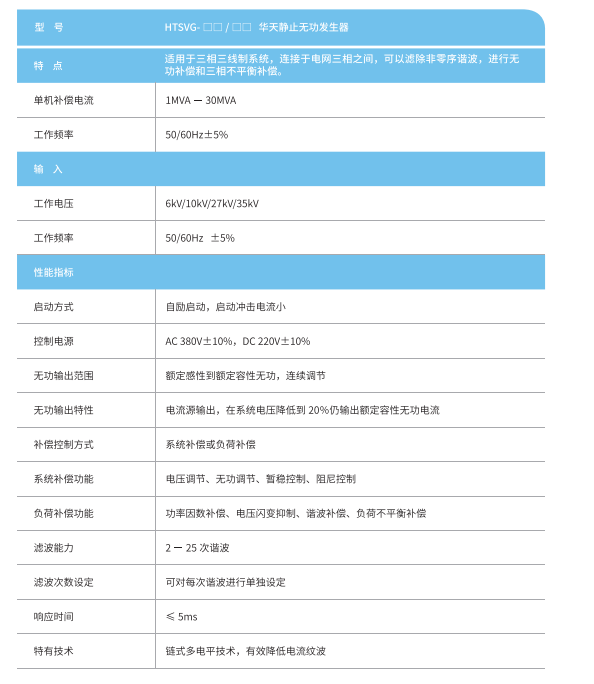

技術參數
