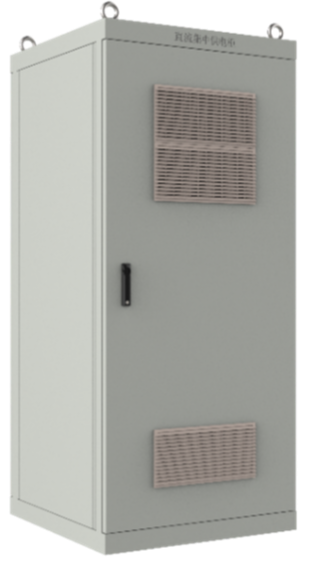

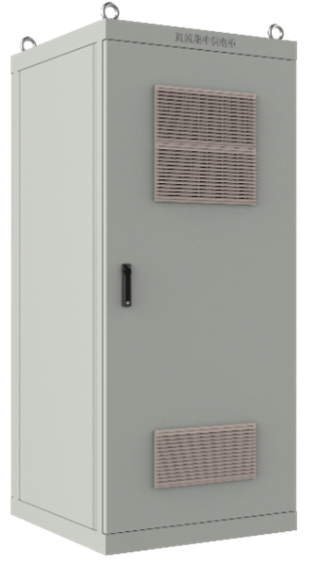

產品概述
隧道直流電源是直流照明控制系統的核心設備,專為交通與照明應用打造,可將AC380V交流電集中整流為DC220V/400V/750V等直流電壓輸出,適用于道路與隧道照明、城市軌道交通照明、市政隧道、室外景觀及室內照明等多種場景。

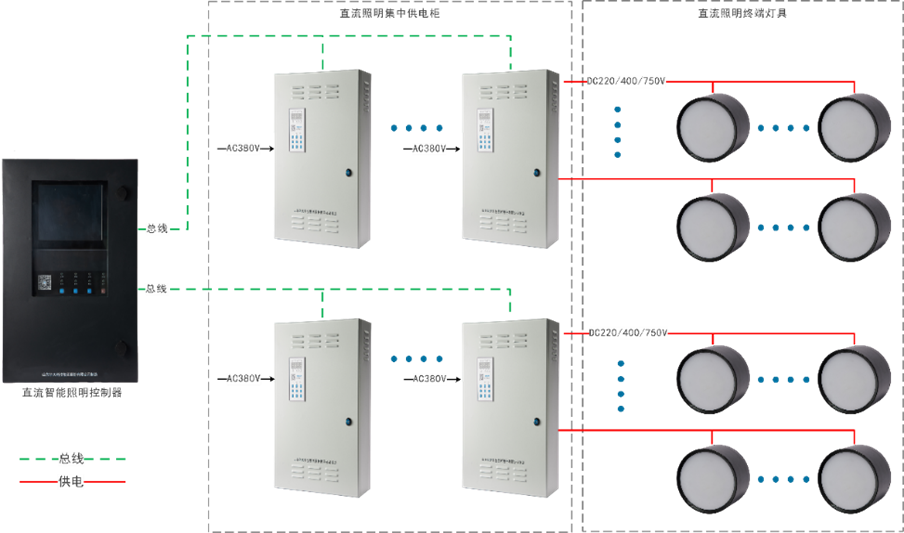

該電源與照明控制器、直流配電箱等組成完整系統,通過直流載波技術實現對LED燈具的供電、開關及調光自動控制,支持集中化管理和可視化操作。采用高頻諧振相移脈寬調制技術,具備N(xiāo)+1冗余均流設計,保障供電穩定可靠。設備集成輸入、整流、監控等多個模塊,兼顧高效能與易維護性,為各類應用場景提供安全、高效的直流供電解決方案。
產品特點:
供電安全、保護全面:采用IT直流供電模式,集成回路絕緣監測與母線電壓監測,確保用電安全可靠。
控制靈活,調光精準:通過強電線纜直流載波通信,可實現區域、線路及單燈的無線、無極調光,操作簡單便捷。
穩定可靠,維護簡便:整流模塊采用N+1冗余配置,支持熱插拔與不斷電維護,保障系統長期穩定運行。
雙向通信,高效管理:搭載行業領先的雙向通信技術,具備高通信速率與強帶載能力,實現智能化遠程管理。

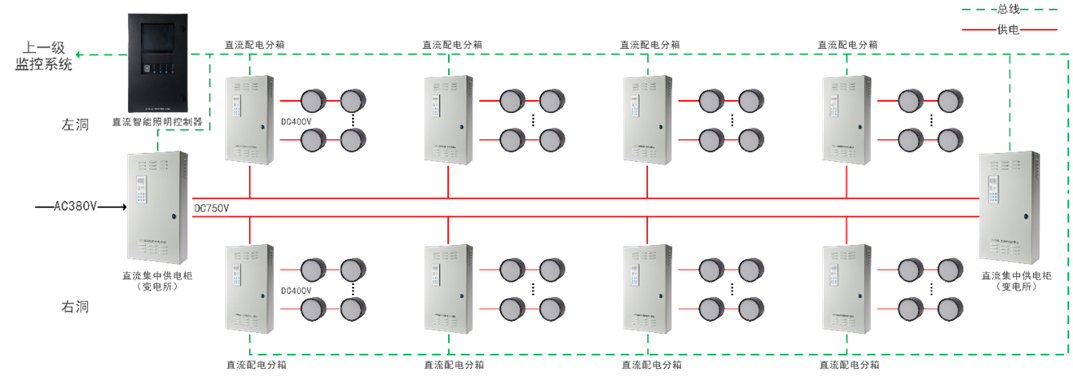

應用場景1:長隧道直流智能照明


長隧道直流智能照明系統的供電流程:首先,直流電源將AC380V市電轉換為DC750V直流電,并將其輸送至下一級直流配電分箱。該分箱輸出DC400V直流電,為終端燈具供電。燈具內部的直流驅動模塊進一步將DC400V轉換為L(zhǎng)ED燈所需的工作電源。系統同時采用直流載波通信方式,實現對燈具的開關與調光控制。

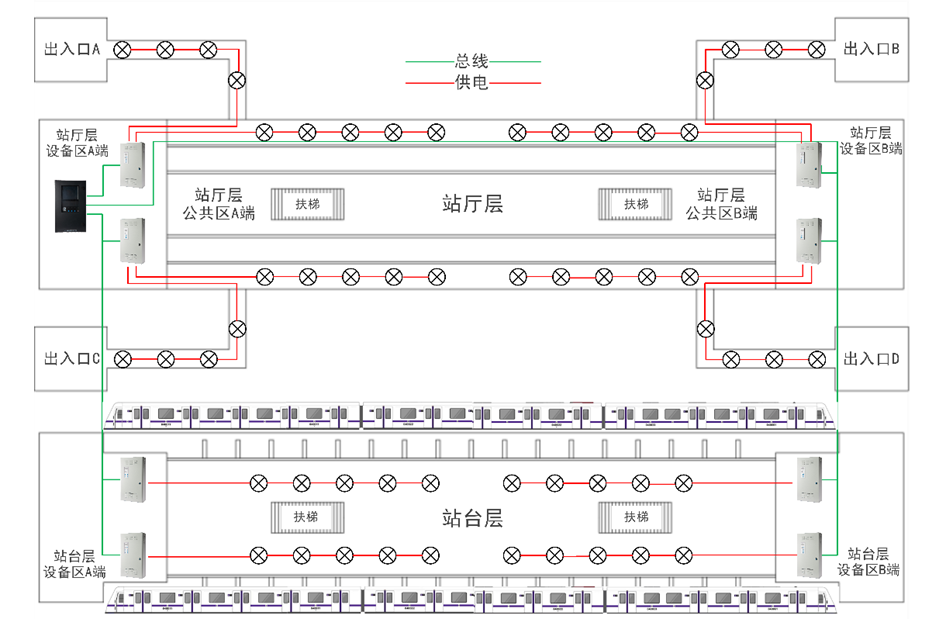

應用場景2:軌道交通直流智能照明

城市軌道交通直流智能照明系統的供電方式:首先,通過直流電源將AC380V市電轉換為DC220V直流電,或經由直流集中供電柜連接至下一級的DC48V直流照明配電箱。電能隨后被輸送至終端燈具,由燈具內部的直流驅動模塊將DC220V或DC48V進一步轉換為L(zhǎng)ED燈所需的工作電源。該系統還通過直流載波通信方式,實現對燈具的開關與調光等智能控制。

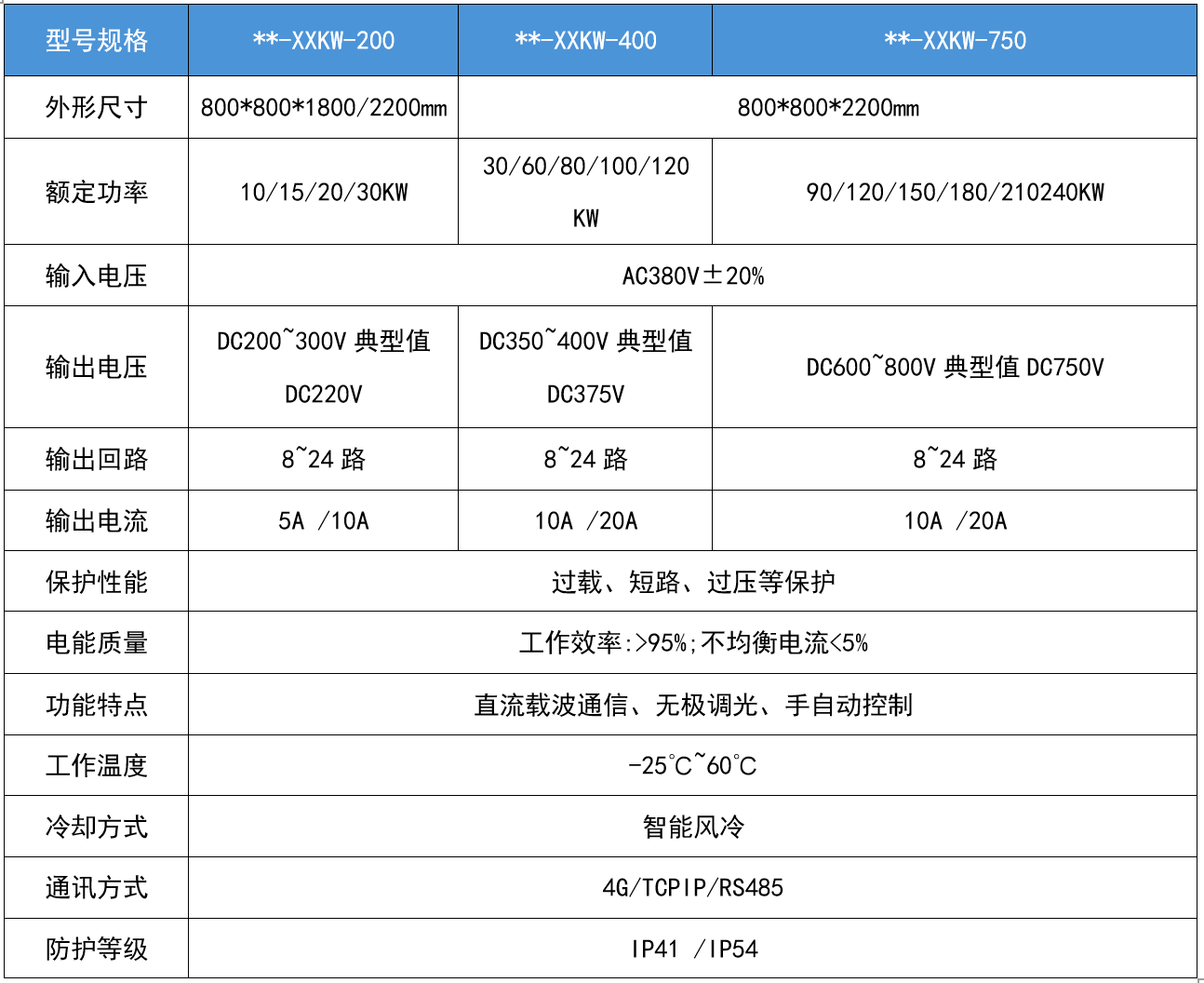

技術規格表
