山大華天逆變電源是一種將直流電轉化為交流電的變換裝置,設備同時接入市電電源,可以根據設定市電優先或者逆變優先輸出。市電優先輸出時若市電異常,則自動轉換為逆變輸出。改裝置可以安裝在直流屏等設備中,為后接設備提供不間斷供電,保證設備的連續運行。
逆變電源專為電力、通信系統設計,是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置,用以給計算機和其他電氣設備提供可使用的連續交流電源,以備市電的不穩定及斷電。亦能防止公用電力的各種畸變,如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。
逆變電源技術特點:
1、采用數字控制的SPWM脈寬調制技術,輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波;
2、內置旁路開關,市電和逆變快速切換,可以選擇市電供電或直流供電,由撥碼開關選擇;
3、逆變器前面板有LCD或LED顯示方式,狀態一目了然;
4、允許在開機狀態下切斷直流,機器自動切換到市電旁路,不影響負載的供電,方便對蓄電池進行維護和更換;
5、分市電主供型和電池主供型:撥碼開關可以選擇。
A)市電主供型:有市電時,處于市電輸出,當市電輸入故障時自動切換到逆變輸出;
B)電池主供型:有市電時,處于逆變輸出,當直流輸入故障時自動切換到市電輸出;
6、直流主供模式下,電池或直流電壓過高或過低,直流逆變自動關斷,并自動切換到旁路輸出,如果電池電壓恢復正常,電源自動恢復逆變輸出;
7、直流主供模式下,負載過載,直流逆變自動關斷,并自動切換到旁路輸出,消除過載之后60秒,電源自動恢復直流供電輸出;
8、支持RS485通訊功能。利用監控軟件實時了解電源工作情況;
9、提供三組無源干結點,分別用于直流故障、逆變故障、市電故障;
10、支持無直流開機功能,可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用,然后再安裝電池。
逆變電源的介紹
1.1 一般描述
逆變電源專為電力、通信系統設計,是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置,用以給計算機和其他電氣設備提供可使用的連續交流電源,以備市電的不穩定及斷電。亦能防止公用電力的各種畸變,如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。

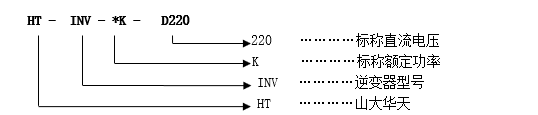

1.2 系列型號說明

逆變電源技術指標

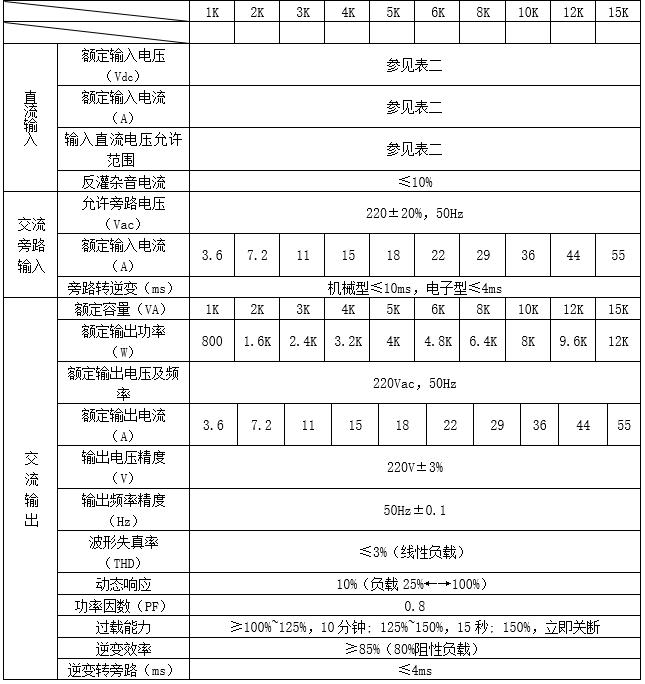

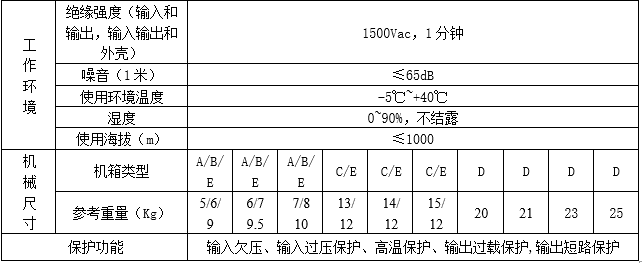

表一:逆變電源技術指標


備注:額定輸出功率誤差為:1-6KVA為±100W,8-15KVA±200W
因測試時使用的儀表差異,此表電流僅供配電大小參考。

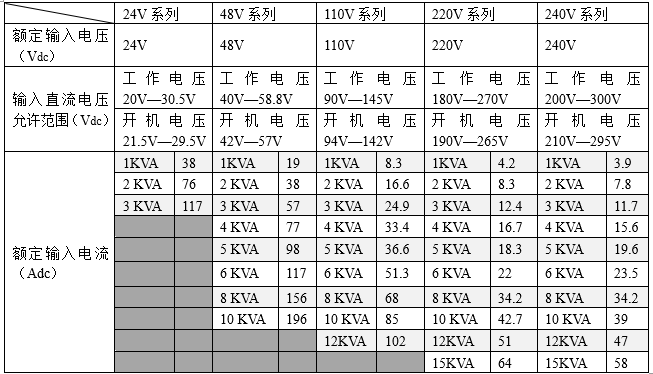

表二:直流系列輸入電壓范圍及額定直流電流 (電壓誤差:+/-0.5~2V)

備注:1: 因測試時使用的儀表差異,可能會使范圍點有些偏差。
2:此表電流僅供配電大小參考。
說明:
1)為了保護蓄電池,只有當蓄電池電壓處于開機電壓范圍之內時,逆變電源才能正常開機。
2)開機進入工作狀態后,電池或直流供電模式下,只要蓄電池或直流電壓處于工作電壓范圍之內,逆變電源都能正常工作。當蓄電池或直流電壓下降到 工作電壓 下限時逆變電源關機。
